Какъв е коефициентът на изтичане на края на накрайника на Lap Joint?

Какъв е коефициентът на изтичане на края на накрайника на Lap Joint?

Като доверен доставчик на накрайници за препокриване на фуги, имах многобройни запитвания относно коефициента на поток на тези основни тръбни фитинги. В тази публикация в блога ще се задълбоча в концепцията за коефициента на потока, значението му по отношение на краищата на препокриващите съединения и как влияе върху цялостната производителност на тръбопроводните системи.

Разбиране на коефициента на потока

Коефициентът на потока, често означаван като Cv, е решаващ параметър в динамиката на флуидите. Представлява скоростта на потока на течност (обикновено вода при 60°F) в американски галони за минута през клапан или фитинг със спад на налягането от 1 psi през него. С по-прости думи, стойността на Cv показва колко течност може да премине през компонент при определени условия на налягане. По-високата стойност на Cv означава, че компонентът позволява по-голям дебит за даден спад на налягането, докато по-ниската стойност на Cv ограничава потока.

Формулата за изчисляване на коефициента на потока е следната:
[ C_v = Q \sqrt{\frac{SG}{\Delta P}} ]
където:

• ( C_v ) е коефициентът на потока
• ( Q ) е дебитът в американски галони на минута (GPM)
• ( SG ) е специфичното тегло на течността
• ( \Delta P ) е спадът на налягането в компонента в psi

Значение на коефициента на изтичане за краищата на препръскани съединения

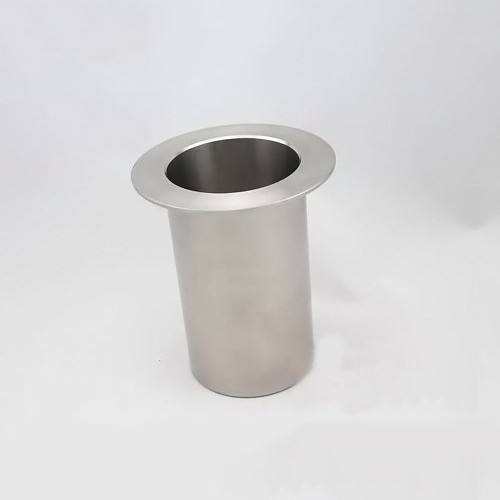

Краищата на препокриващите съединения обикновено се използват в тръбопроводни системи, особено в приложения, където се изисква често разглобяване и повторно сглобяване. Те са проектирани да осигурят плавен преход за потока на течността и често са съчетани с хлабав фланец. Коефициентът на изтичане на накрайника на накрайника на шарнира е важен поради няколко причини:

Ефективност на системата:Накрайник за препокриване с подходящ коефициент на потока гарантира, че течността може да тече през тръбопроводната система с минимално съпротивление. Това намалява консумацията на енергия и подобрява цялостната ефективност на системата. Например, в голяма индустриална тръбопроводна мрежа, малко подобрение на коефициента на потока на всеки компонент може да доведе до значителни икономии на енергия с течение на времето.

Управление на спада на налягането:Като разберат коефициента на потока, инженерите могат точно да предскажат спада на налягането в края на щифта на Lap Joint. Това е от решаващо значение за поддържане на желаните нива на налягане в системата и предотвратяване на проблеми като кавитация или прекомерно напрежение върху други компоненти.

Контрол на скоростта на потока:Коефициентът на потока помага при определяне на максималния дебит, с който може да се справи накрайникът за препокриване, без да причинява прекомерен спад на налягането. Тази информация е от съществено значение за оразмеряването на тръбопроводната система и избора на подходящите компоненти, които да отговарят на изискваните изисквания за дебит.

Фактори, влияещи върху коефициента на течливост на краищата на препокриващи се съединения

Няколко фактора могат да повлияят на коефициента на изтичане на края на щифта на Lap Joint:

Размер и дизайн:Физическите размери на края на щифта за препокриване, като вътрешния диаметър и дължината, играят важна роля при определянето на неговия коефициент на поток. По-големият вътрешен диаметър обикновено позволява по-висок дебит и по-висока стойност на Cv. Освен това дизайнът на края на щифта, включително формата на отвора и наличието на всякакви вътрешни характеристики, може да повлияе на характеристиките на потока.

Материал и повърхностно покритие:Материалът, използван за производството на накрайника на Lap Joint Stub End и неговата повърхностна обработка, може да повлияе на коефициента на поток. Гладката повърхност намалява триенето и турбулентността, позволявайки на течността да тече по-свободно и увеличава стойността на Cv. Например, накрайниците за препокриване, направени от неръждаема стомана с полирано покритие, обикновено имат по-добри характеристики на потока в сравнение с тези с грапава повърхност.

Свойства на течността:Свойствата на течността, протичаща през края на препокриващата става, като вискозитет и плътност, също могат да повлияят на коефициента на потока. По-вискозните течности изискват повече енергия за преминаване през компонента, което води до по-ниска стойност на Cv.

Измерване и определяне на коефициента на потока

Коефициентът на изтичане на края на щифта на Lap Joint може да бъде определен чрез експериментално тестване или чрез използване на симулации на изчислителна динамика на флуидите (CFD).

Експериментално тестване:При експериментално тестване, проба от края на щифта на Lap Joint се монтира в тестов стенд и скоростта на потока и спадът на налягането се измерват при контролирани условия. Чрез промяна на скоростта на потока и записване на съответните спадове на налягането, стойността на Cv може да се изчисли с помощта на формулата, спомената по-горе.

CFD симулации:Изчислителните симулации на динамика на флуидите използват числени методи за моделиране на потока на флуида през края на прегръщащата става. Тези симулации могат да предоставят подробна информация за моделите на потока, разпределението на налягането и коефициента на потока без необходимост от физически тестове. CFD симулациите обаче изискват точни входни данни и опит в използването на софтуера.

Приложения и съображения

Накрайниците за препокриващи се съединения се използват в широк спектър от индустрии, включително нефт и газ, химическа обработка и пречистване на вода. Когато избирате накрайник за прегръщане на шарнира за конкретно приложение, важно е да вземете предвид изискванията за потока и желания коефициент на потока.

Нефтена и газова промишленост:В петролната и газовата промишленост краищата на препокриващите съединения често се използват в тръбопроводи и рафинерии. Коефициентът на потока е критичен за осигуряване на ефективен пренос на суров нефт, природен газ и други петролни продукти. Обикновено са необходими високи коефициенти на потока, за да се приспособят към големите дебити в тези приложения.

Химическа обработка:Инсталациите за химическа преработка използват накрайници за припокриващи се съединения в различни тръбопроводни системи за работа с различни видове химикали. Коефициентът на потока трябва да бъде внимателно избран, за да се предотврати корозия и да се осигури безопасен и ефективен поток на химикали.

Пречистване на вода:В съоръженията за пречистване на вода, накрайниците за припокриващи се съединения се използват за контролиране на потока вода и химикали. Коефициентът на потока е важен за поддържане на правилните процеси на пречистване и осигуряване на качеството на пречистената вода.

Заключение

Коефициентът на потока на накрайника на препокриващата връзка е жизненоважен параметър, който влияе върху производителността и ефективността на тръбопроводните системи. Като аНакрайник на скутадоставчик, ние разбираме значението на предоставянето на висококачествени продукти с точни коефициенти на потока. Като вземете предвид факторите, които влияят на коефициента на потока и изберете подходящия край на щифта за припокриване за вашето приложение, можете да осигурите безпроблемната работа на вашата тръбопроводна система.

Ако сте на пазара за накрайници за препокриващи се съединения или имате някакви въпроси относно техните коефициенти на поток, моля, не се колебайте да се свържете с нас за подробна дискусия. Ние сме тук, за да ви помогнем да направите правилния избор за вашите тръбопроводни нужди.

Референции

• Crane Co., „Поток на течности през клапани, фитинги и тръби“, Технически документ № 410.
• Милър, RW, „Инженерен наръчник за измерване на потока,“ McGraw-Hill Education.
• Incropera, FP, и DeWitt, DP, „Основи на преноса на топлина и маса“, John Wiley & Sons.
